Ölçüyle modül tasarımı
Genişlik, derinlik, yükseklik girin; yan, tavan, taban, arkalık kendiliğinden gelir. Bölme, raf, kapak, çekmece tıklayarak eklenir. L modül, çapraz köşe dolabı, radyuslu köşe hazır.
Mobilyacılar ve mimarlar için, Türkiye'de yapıldı
Mobilyayı çiz,
kesim listesi hazır.
ebatCAD ile dolabı ölçüleriyle çizersiniz. Kesim listesi, CNC dosyası ve 3D sunum aynı tasarımdan çıkar; elle hesap, unutulan parça, yanlış ölçü kalmaz.
Beklemek istemiyor musunuz? Hemen indirin, 7 gün ücretsiz deneyin
- Windows'ta çalışır, ekran kartı gerekmez
- Tüm ölçüler mm, tamamen Türkçe
Tasarla3D modül ve proje
→
ListeleKesim ve hırdavat PDF
→
KesG-code, DXF, etiket
→
SunMüşteriye 3D sunum
Atölyenin dilinden konuşan program
Bir ustanın her gün yaptığı işi hızlandırmak için tasarlandı. Tek veri: 3D'de ne görüyorsanız kesim listesinde de o var.
Kesim listesi PDF
Malzemeye göre gruplu, bant düşülmüş kesim ölçüleri, PVC bant kenarları, damar yönü ve hırdavat listesi. Ebatlamaya götürün ya da atölyede kesin.
CNC'ye hazır G-code ve DXF
Parçalar 2800 × 2100 levhalara en az fireyle dizilir. Ortak hat kesimi, menteşe kabı, raf pimi ve Minifix delikleri hazır. Her parçaya barkodlu etiket: parça tezgâhtan etiketli iner.
Gerçek hırdavat

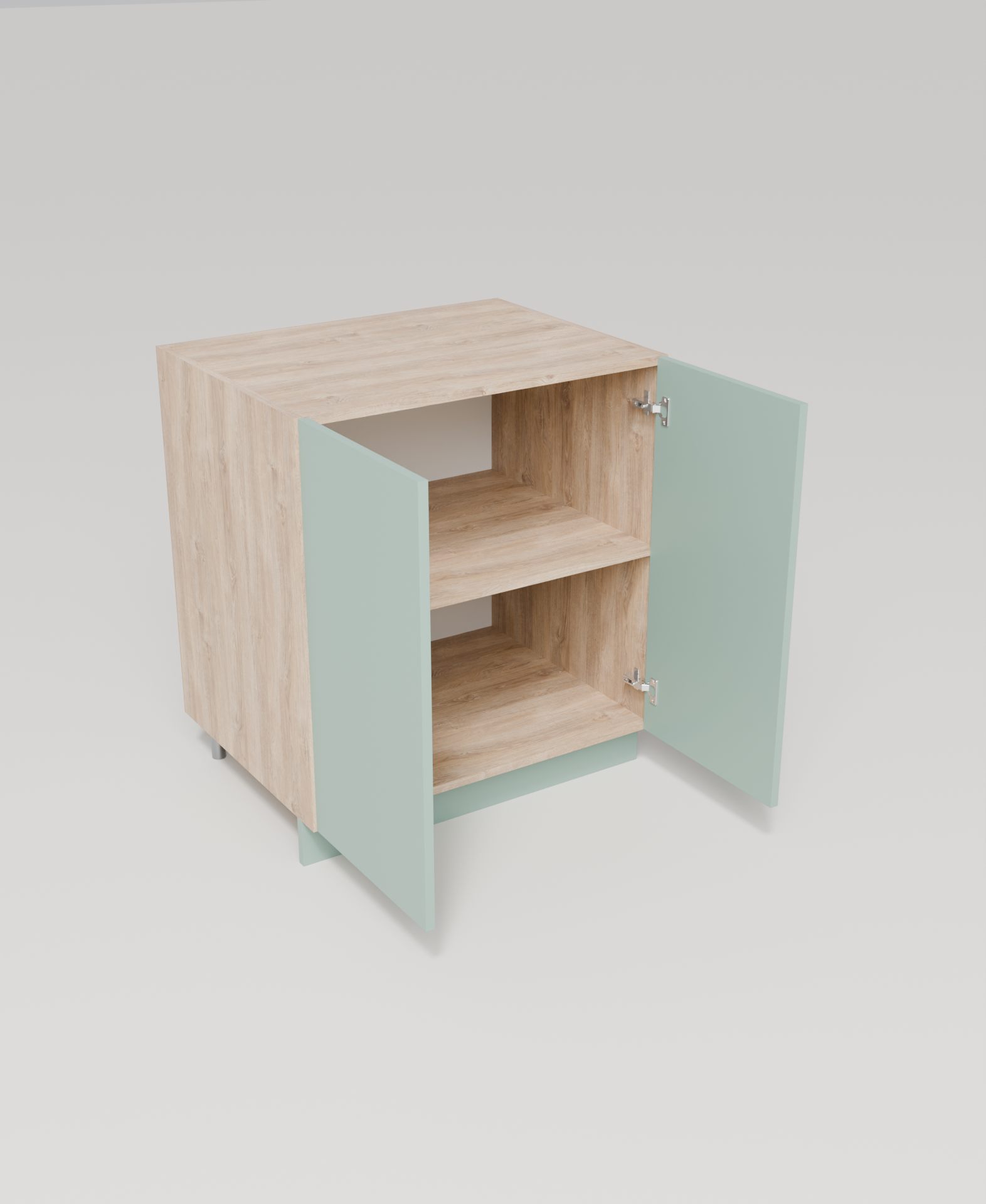

Menteşe tipi kapağın yerine göre kendiliğinden seçilir: düz, yarım deve, tam deve. Bilyalı, gizli ve klasik ray. Kapaklar 3D'de gerçek menteşe gibi açılır.
Tek tuşla render Yakında
Ekrandaki açıdan fotoğraf gerçekliğinde görsel. Gündüz, stüdyo ve akşam ışığı. Müşteriye ürünü daha yapılmadan gösterin.
Oda ve proje
Duvar, pencere, kapı, kolon ve kirişle odayı çizin. Modüller duvara yapışır; kolona çarpan dolap tek tuşla kertilir. Yan yana bazalar ve tezgahlar birleşir.
140MDFlam ve suntalam dekoru, dokusu ve damar yönüyle
19CNC kapak modeli, her ölçüye kendiliğinden uyar
8bağlantı elemanı: Minifix, Rafix, Cabineo, kavela…
0elle hesap: kesim listesi 3D'deki dolaptan çıkar
Atölyede ne değişir?
Bir mutfak işinin teklif ile kesim arasındaki yolu, bugün ve ebatCAD ile.
İşBugünebatCAD ile
Kesim listesiDefterde ya da Excel'de elle, her parça tek tek3D'deki dolaptan kendiliğinden, bant düşülmüş
Ölçü değişinceBütün liste baştan hesaplanırGenişliği yazın, bütün parçalar ve kopyalar değişir
CNC dosyasıCAM programında parça parça yeniden çizimLevhaya dizilmiş G-code ve DXF, barkodlu etiket
HırdavatMenteşe, ray, pim adedi tahminleMenteşe tipi ve adedi, ray boyu listede
Müşteriye sunumElle çizim ya da başka programda ayrı modelAynı tasarımdan 3D sunum (render yakında)
Programın kendi hesabı
Bir dolap çizin, liste hazır
600 × 560 × 870 mm alt dolap: tek kapak, bir raf, 100 mm ayak ve baza. ebatCAD'in bu dolap için verdiği kesim listesi aşağıda, olduğu gibi.
- Bitmiş ölçü ve kesim ölçüsü ayrı: 0,8 mm PVC bant her bantlı kenardan düşülür
- Görünmeyen kenara bant çekilmez; kapağın dört kenarı bantlı
- Menteşe tipi kapağın yerinden bulunur, raf pimi ve Minifix adedi kendiliğinden
| Parça | Malzeme | Adet | Bitmiş | Kesim | Bant |
|---|---|---|---|---|---|
| Yan | Suntalam Beyaz 18 | 2 | 770 × 557 | 768,4 × 556,2 | 1U 2K |
| Taban | Suntalam Beyaz 18 | 1 | 564 × 557 | 564 × 556,2 | 1U |
| Tavan | Suntalam Beyaz 18 | 1 | 564 × 557 | 564 × 556,2 | 1U |
| Raf | Suntalam Beyaz 18 | 1 | 564 × 557 | 564 × 556,2 | 1U |
| Baza | Suntalam Beyaz 18 | 1 | 600 × 100 | 598,4 × 99,2 | 1U 2K |
| Kapak | MDFlam Beyaz 18 | 1 | 767 × 597 | 765,4 × 595,4 | 2U 2K |
| Arkalık | MDFlam tek yüz Beyaz 3 | 1 | 770 × 600 | 770 × 600 | – |
Hırdavat: Menteşe, düz (2) · Ayak 100 mm (4) · Raf pimi Ø5 (4) · Minifix 15 takım (12)
Bant: U uzun kenar, K kısa kenar. Kesim ölçüsü bant düşülmüş ölçüdür.

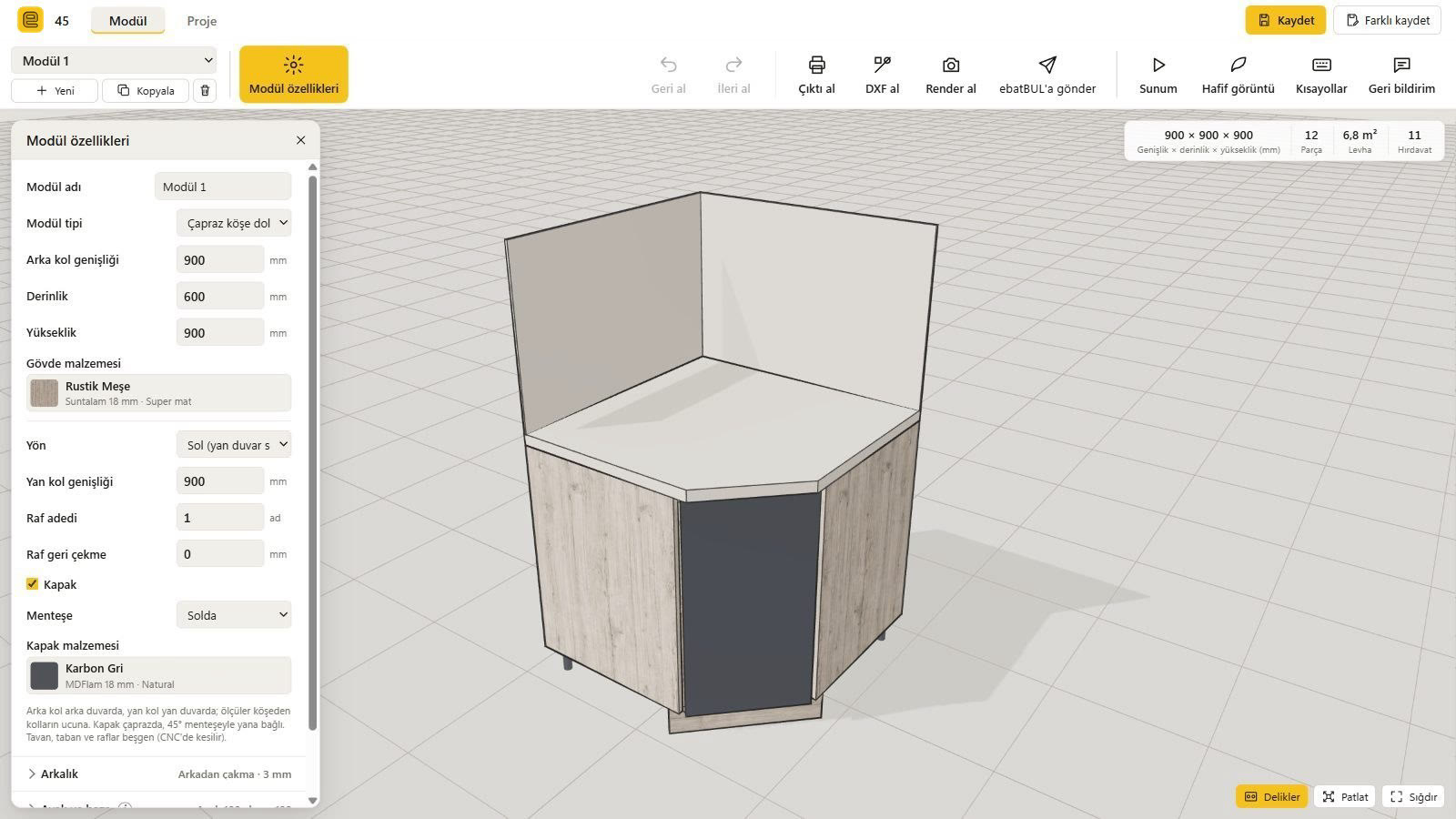

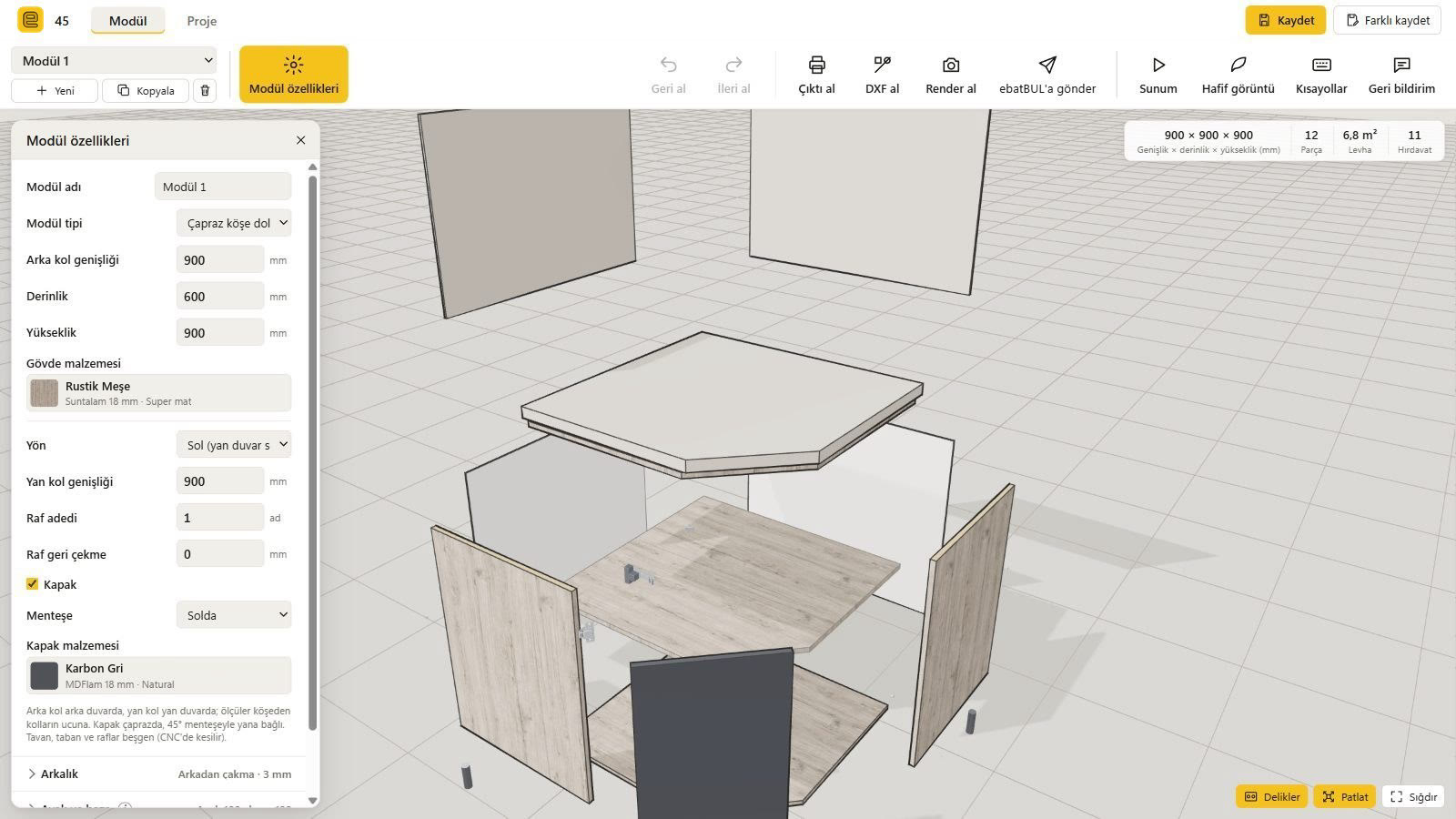

Programdan görüntüler
Sade ekran, büyük düğmeler. Birkaç yıllık dizüstünde de akıcı çalışır.
Mimarlar ve iç mimarlar için
Tasarladığınız dolap, atölyede aynen üretilsin

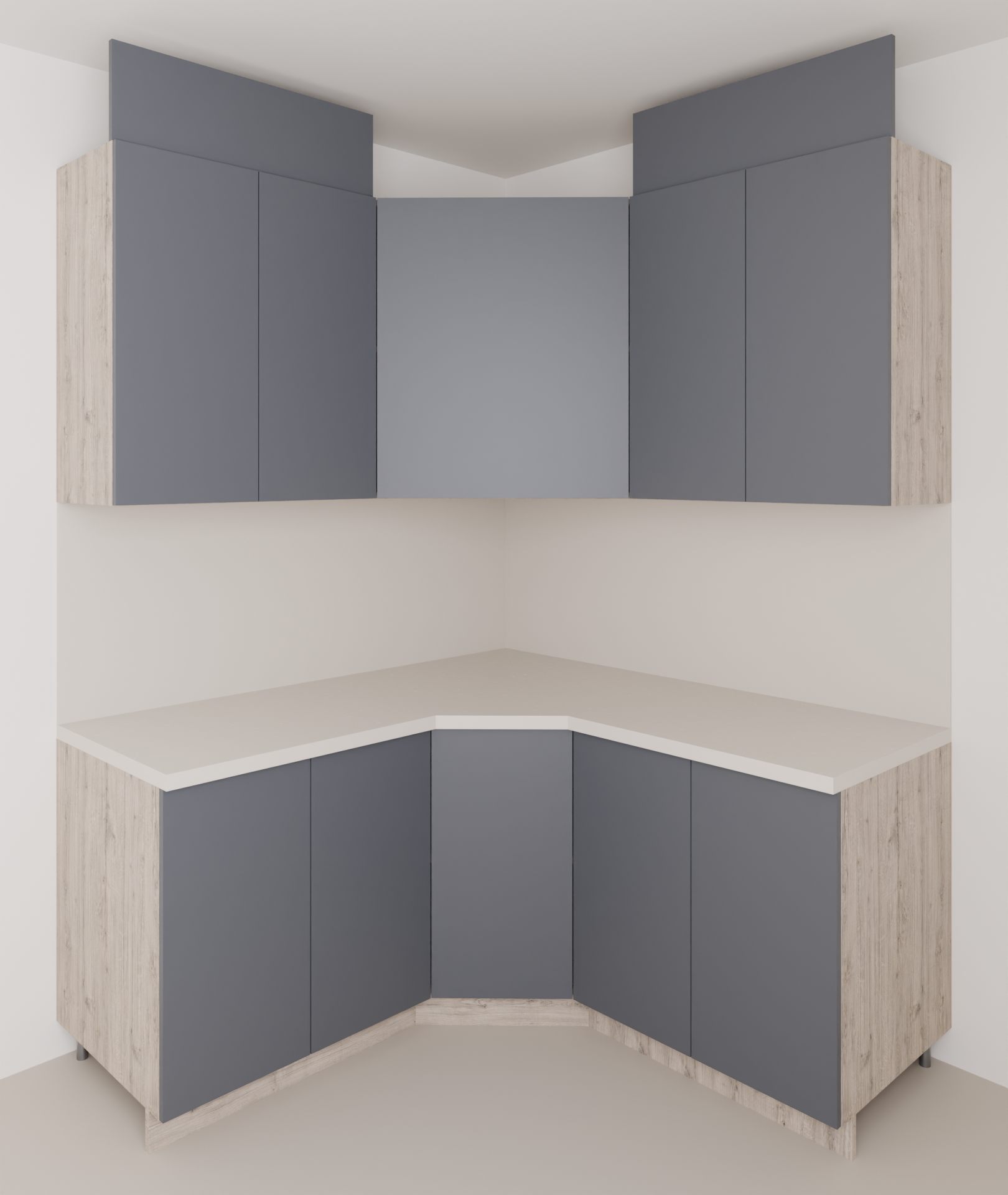

ebatCAD'de çizilen her dolap, ölçüsü ve parçalarıyla gerçek bir mobilyadır. Müşteriye gösterdiğiniz görsel ile ustanın kestiği levhalar aynı tasarımdan çıkar.
- Projeyi .ebat dosyası olarak mobilyacıya verin; usta yeniden çizmez, kesim listesini ve CNC dosyasını doğrudan alır
- Kapak, çekmece, menteşe ve ray kuralları programda hazır; çizdiğiniz dolap üretilebilir olur
- Sunum modunda tam ekran 3D: kamera döner, kapaklar açılıp kapanır
Oda içinde tasarım
Odayı iç ölçüleriyle çizin; pencere, kapı, kolon ve kirişi ekleyin. Dolaplar duvara oturur, çakışmalar uyarılır.
Sunuma hazır render Yakında
Göz hizasında kamera, gündüz, stüdyo ve akşam ışığı. Müşteriye fotoğraf gerçekliğinde görsel.
Gerçek dekorlar
Piyasadaki MDFlam ve suntalam dekorları dokusu ve damar yönüyle. Sunumdaki renk, atölyeye giden renk.
Kapak desenleri
19 hazır CNC kapak modeli ölçüye göre ayarlanır, 3D'de oyuğuyla görünür.

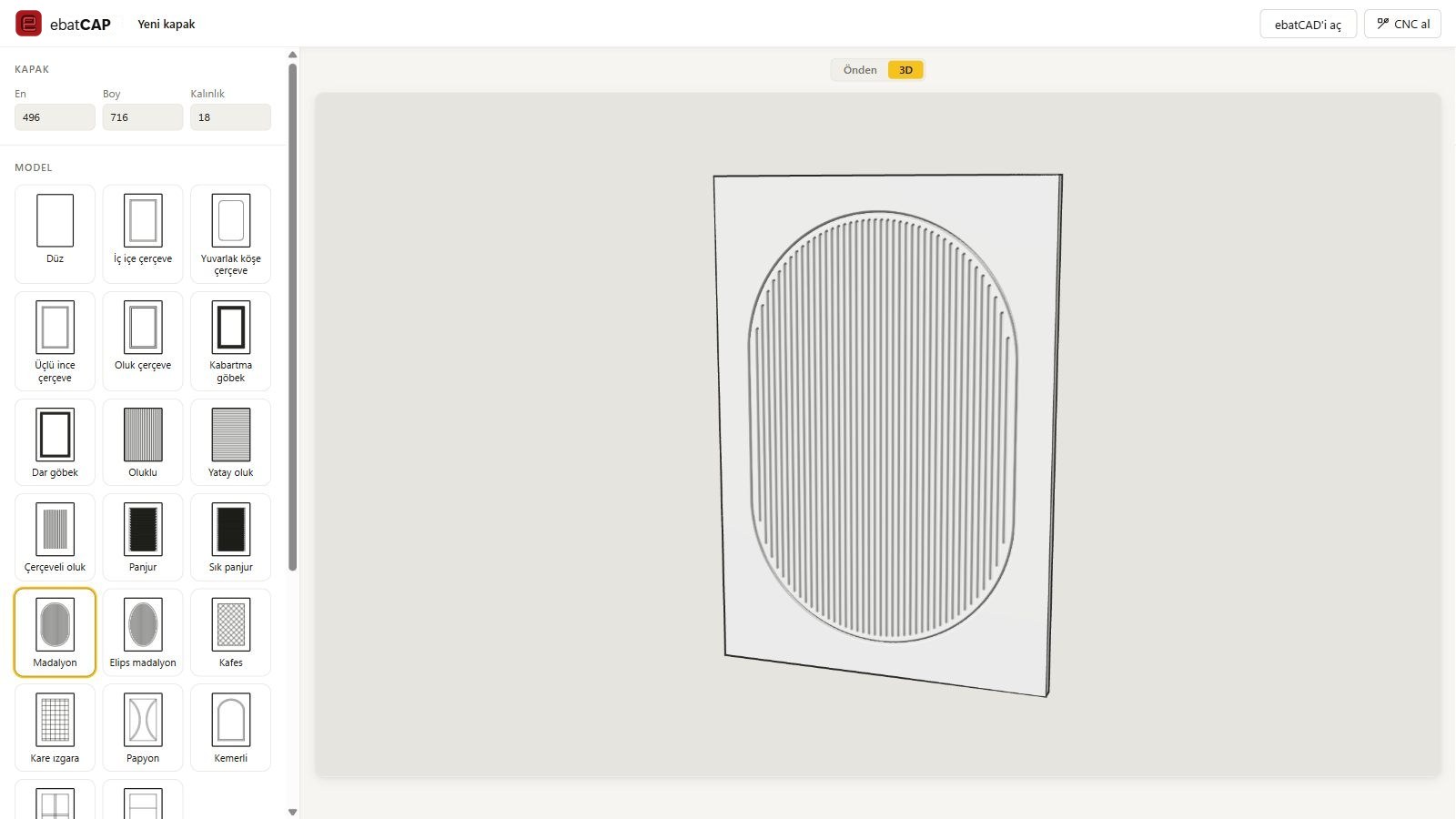

ebatCAP
Kapak desenini seç, CNC'ye gönder
ebatCAP, ebatCAD'in içindeki kapak deseni programı. İç içe çerçeve, kabartma göbek, oluk, panjur, madalyon, kafes ve daha fazlası: 9 aile, 19 hazır model, hepsi ölçüye göre ayarlanır.
- Kapağın ölçüsü ebatCAD'den gelir, desen kapağa geri döner
- 3D'de oyuk gibi görünür, seçmek dekor seçmek kadar kolay
- Bıçak bıçak G-code (GRBL, Mach3, NCStudio) ve DXF
- Bütün kapaklara tek seferde desen
Üç adımda işten çıktıya
-
1
Modülü çizin
Ölçüleri girin, malzemeyi ve dekoru seçin, kapak ve çekmeceleri ekleyin.
-
2
Projeye yerleştirin
Odayı çizin, modülleri planda sürükleyip duvara dayayın. Bir modülü değiştirince bütün kopyaları değişir.
-
3
Çıktıyı alın
Kesim listesi PDF'i, CNC için G-code ve DXF, barkodlu parça etiketleri: hepsi aynı tasarımdan, birer tıkla.
Erken erişime katılın
ebatCAD şu an ilk ustalarla deneniyor. Bilgilerinizi bırakın, sizi arayalım; programı birlikte kuralım ve işinize göre şekillendirelim.
Erken erişime katılan ustalar ve mimarlar fiyatlandırma açıklandığında özel koşullardan yararlanacak.
- Formu doldurunBir dakika sürer.
- Sizi arayalımİşinizi ve kullandığınız makineleri konuşalım.
- Birlikte kuralımProgramı bilgisayarınıza kurup ilk dolabı beraber çizelim.
Hemen deneyin
Programı şimdi indirip 7 gün boyunca bütün özellikleriyle ücretsiz kullanabilirsiniz. Kart ya da ödeme bilgisi istenmez.
ebatCAD'i indir (Windows, 125 MB)- Kurulum dosyasını açın. Yönetici izni istemez; masaüstüne ebatCAD ve ebatCAP gelir.
- Windows "Bilgisayarınız korundu" derse "Ek bilgi"ye, sonra "Yine de çalıştır"a basın. Program yeni olduğu için Windows bu uyarıyı gösteriyor.
- Program açılınca "7 günlük denemeyi başlat"a basın. Bunun için bir kez internet gerekir.
- Takılırsanız WhatsApp'tan yazın, birlikte kuralım.
Yeni sürümler program açıkken kendiliğinden iner; projeleriniz ve ayarlarınız korunur.
Sık sorulanlar
Hangi bilgisayarda çalışır?
Windows 10 ve 11'de çalışır. Ayrı ekran kartı gerekmez; birkaç yıllık, 8 GB bellekli bir dizüstünde akıcı çalışacak şekilde yazıldı.
CNC'm yok, işime yarar mı?
Evet. Kesim listesini PDF olarak alıp ebatlamaya götürebilirsiniz. Kesim ölçüleri bant düşülmüş, bantlı kenarlar işaretli gelir. CNC'niz olursa aynı tasarımdan G-code ve DXF alırsınız.
Mimarım, işime yarar mı?
Evet. Mutfak, banyo, gardırop gibi dolapları odanın içinde ölçüsüyle tasarlayıp müşteriye 3D sunum yaparsınız (render yakında). Projeyi .ebat dosyası olarak mobilyacıya verdiğinizde usta yeniden çizmez; kesim listesi ve CNC dosyası aynı tasarımdan çıkar. Şimdilik AutoCAD veya SketchUp dosyası alıp vermiyor.
İnternet gerekir mi?
Tasarım, kesim listesi ve CNC dosyaları için internet gerekmez; projeleriniz kendi bilgisayarınızda kalır. Sadece ilk açılışta, denemeyi ya da lisansı başlatmak için bir kez internet gerekir.
Fiyatı ne kadar?
Fiyatlandırma yakında açıklanacak. Erken erişime katılanlar özel koşullardan yararlanacak.
Kendi malzemelerimi ve dekorlarımı kullanabilir miyim?
Program, piyasada en çok kullanılan MDFlam ve suntalam dekorlarıyla hazır gelir; 3D'de dokusu ve damar yönüyle görünür. Kullandığınız dekor listede yoksa bize yazın, ekleyelim.
Hangi CNC ve CAM programlarıyla çalışır?
ebatCAD her levha için CNC'nin doğrudan açtığı G-code dosyasını (ArtCAM biçiminde), barkodlu parça etiketlerini ve levha planını verir; bir atölyenin CNC'sinde denendi. Ayrıca parçaları 2800 × 2100 levhalara dizilmiş DXF olarak verir. Kesim çizgileri, menteşe kabı, raf pimi ve bağlantı delikleri ayrı katmanlardadır; katman adında bıçak ve derinlik yazar. Carbide Create'te denendi; ArtCAM, Carveco gibi DXF açan CAM programlarında kullanılır.
Projelerimi başka bilgisayara taşıyabilir miyim?
Evet. Her proje tek bir .ebat dosyasıdır; flash belleğe, e-postaya ya da WhatsApp'a koyup başka bir bilgisayarda açabilirsiniz. Çift tıklayınca ebatCAD'de açılır.
Kurulum zor mu?
Tek bir kurulum dosyası çalıştırılır, yönetici izni gerekmez. Masaüstüne ebatCAD ve ebatCAP kısayolları gelir. Yeni sürüm eskisinin üstüne kurulur; projeleriniz ve ayarlarınız korunur. İsterseniz kurulumu birlikte yaparız.
