G-code
GRBL / Carbide Motion (.nc), Mach3 / Mach4 (.tap) ve NCStudio (.nc). Sıfır noktası kapağın sol alt köşesi, Z sıfırı malzemenin üstü.
Kapak atölyeleri ve mobilyacılar için
Kapak desenini seç,
CNC'ye gönder.
ebatCAP, CNC'de kapak deseni işleyenler için yapıldı. Modeli seçin, kapağın ölçüsünü girin; desen o ölçüye göre kendini yeniden hesaplar. Bıçak yolları, G-code ve DXF hazır çıkar.
- 9 desen ailesi, 19 hazır model
- Her kapak ölçüsüne uyar
- GRBL, Mach3, NCStudio
Sürükleyerek kaydırın · Kapağa tıklayınca ayrıntısı açılır

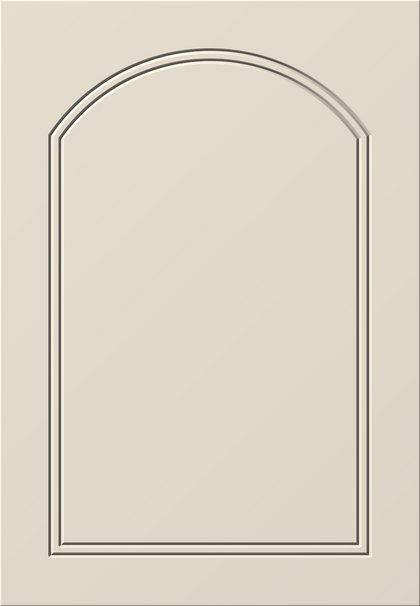

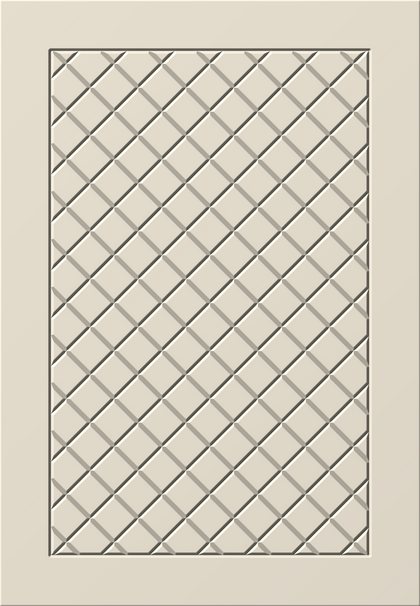

Kapak modelleri
Resimler desenin kendi kabartma hesabından, CNC'ye giden bıçak yollarıyla çizildi (496 × 716 mm kapak). Kapak büyüyüp küçülünce kanallar yerinde kalır, oluklar ve lameller yeniden dağılır; desen bozulmaz. Ayrıntısı için modele tıklayın.
Atölyenizin modeli listede yok mu?
En çok yaptığınız kapağın fotoğrafını ya da çizimini gönderin. Erken erişimdeki atölyelerin modellerini programa ekliyoruz.
Dört adımda kapaktan CNC dosyasına
-
1
Ölçüyü girin
Kapağın eni, boyu ve kalınlığı. ebatCAD kullanıyorsanız ölçü dolaptan kendiliğinden gelir.
-
2
Modeli seçin

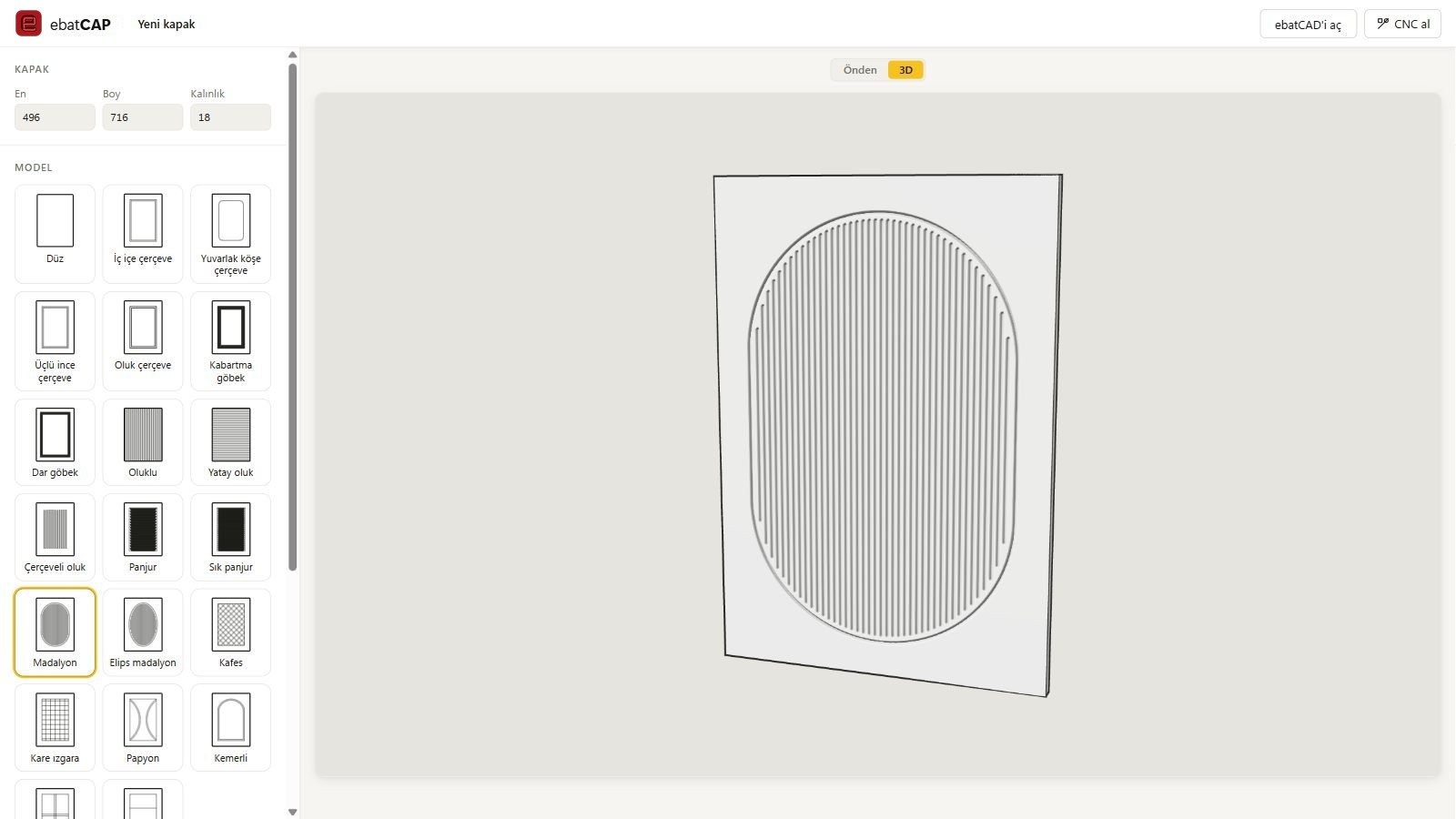

Galeriden modele tıklayın. Kapak hemen 3D'de oyulmuş haliyle görünür.
-
3
Ayarlayın
Kenardan uzaklık, kanal adedi, derinlik, bıçak. Sığmayan kanal varsa program uyarır.
-
4
CNC al
Makinenizi seçin; G-code dosyaları ve DXF bir klasöre yazılır, tahmini süre yanında.
Bıçak bıçak, makinenize hazır
Desen; düz, V ve küre uçlu bıçakların işlemlerine ayrılır. Her işlem aynı bıçakla tek seferde yapılır, en son kapak dışından kesilir.
Bıçak başına dosya
Her bıçağa ayrı dosya ya da tek dosya: bıçak değişiminde makine durur, bıçağı takıp devam edersiniz.
Kendi hızlarınız
Devri ve her bıçağın ilerleme, dalma, paso değerlerini kendi makinenize göre ayarlarsınız; program hatırlar.
Katmanlı DXF
CAM programınızla çalışmak isterseniz: her bıçak ve derinlik ayrı katmanda (DESEN_V90_D3 gibi), dış kesim ayrı.
Dış kesim dahil
Kapak, desenden sonra dışından kesilir; kalınlık kadar pasolarla, alt payıyla. İsterseniz kapatırsınız.
Tahmini süre
Dosyaları kaydetmeden önce her dosyanın işleme süresini görürsünüz; kapağın fiyatını buna göre verin.
Programın çıkardığı dosya
496 × 716 mm kapakta iç içe çerçeve modeli, varsayılan ayarlarla. ebatCAP iki dosya yazdı:
- 01 V bicak 90 derece D22.ncÇerçeve kanalı, 3 mm derin · yaklaşık 1,3 dk
- 02 Duz freze D6.ncDış kesim, 4 pasoda · yaklaşık 2,5 dk
Sağdaki, birinci dosyanın başı. Açıklamalar düz harfle yazılır; Türkçe karakter tanımayan kontrol programları da okur.
(ebatCAP - Kapak 496x716)
(Bicak 1/2: V bicak 90 derece D22 Cerceve kanali)
(Bu dosyadan once bu bicagi takin ve Z sifirini alin.)
G21 G90 G17
G94
G0 Z30
S18000 M3
G0 Z5
G0 X70 Y70
G1 Z-3 F800
G1 X446 Y70 F3000
G1 X446 Y666
G1 X70 Y666
G1 X70 Y70
G0 Z5
G0 X82 Y82
G1 Z-3 F800
G1 X434 Y82 F3000
…
ebatCAD ile birlikte
Dolabı çizen programla tek parça
ebatCAP tek başına çalışır. ebatCAD kullanan mobilyacıda ise kapak dolaptan gelir, desen dolaba geri döner.
- ebatCAD'de kapağa desen, dekor seçer gibi seçilir; bütün kapaklara tek seferde
- Desen 3D'de oyuk gibi görünür, müşteriye öyle sunulur
- Kesim listesinde "CNC'de işlenir" notu, levhaya dizilmiş DXF'te desen katmanları
- Ayarı değiştirmek gerekirse kapak tek tıkla ebatCAP'te açılır
Erken erişime katılın
ebatCAP ilk atölyelerle deneniyor. Makinenizi ve en çok yaptığınız kapakları yazın; programı sizin makinenizde birlikte deneyelim.
Erken erişime katılanlar fiyatlandırma açıklandığında özel koşullardan yararlanacak.
- Formu doldurunMakinenizi ve kontrol programını yazın.
- Sizi arayalımEn çok yaptığınız kapak modellerini konuşalım.
- Makinenizde deneyelimİlk kapağı sizin CNC'nizde birlikte keselim.
Sık sorulanlar
ebatCAD olmadan kullanabilir miyim?
Evet. ebatCAP kendi başına açılır; kapağın ölçüsünü elle girersiniz. ebatCAD'iniz varsa ölçü dolaptan gelir, desen dolaba geri döner.
Hangi CNC makinelerinde çalışır?
G-code olarak GRBL / Carbide Motion, Mach3 / Mach4 ve NCStudio için çıktı verir. Makineniz başka bir program kullanıyorsa DXF'i kendi CAM programınızda açıp yol verebilirsiniz. Makinenizi formda yazın, birlikte deneyelim.
Hangi bıçaklar gerekir?
Modele göre V 90°, V 60°, V 160°, küre uçlu (Ø6, Ø10) ve düz (Ø3, Ø6) bıçaklar. Her modelde bıçak seçilebilir; işlem listesinde hangi bıçağın kullanılacağı yazar.
Kendi desenimi çizebilir miyim?
Şimdilik hazır modeller ve ayarlarıyla çalışılıyor. Yaptığınız modeli bize gönderin, programa ekleyelim. Kendi şablonunu tasarlama ekranı sonraki adımlarda.
Hangi bilgisayarda çalışır?
Windows 10 ve 11'de. Ayrı ekran kartı gerekmez; atölyedeki birkaç yıllık bilgisayarda da çalışacak şekilde yazıldı. İnternet gerekmez.
Fiyatı ne kadar?
Fiyatlandırma yakında açıklanacak. Erken erişime katılanlar özel koşullardan yararlanacak.
